阻抗谱物位开关在粘稠介质中的测量原理与选型要点
点击次数：22 更新时间：2026-05-12

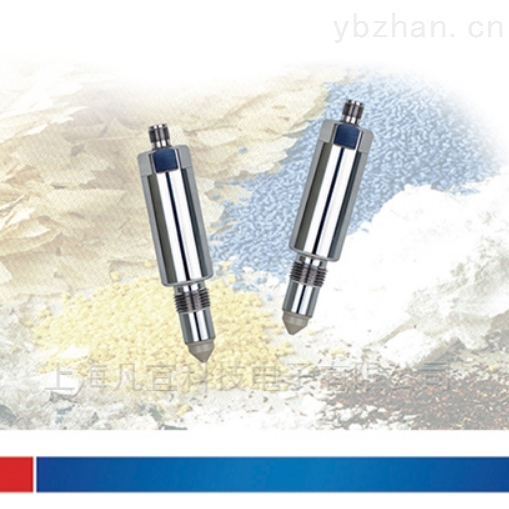

阻抗谱物位开关是一种基于介电常数差异进行物位检测的电子开关，特别适用于粘稠介质、泡沫介质以及导电性变化的工况。与传统的射频导纳物位开关相比，阻抗谱物位开关不仅测量固定频率下的阻抗值，还扫描多个频率点获得被测介质的阻抗频谱，通过频谱特征区分真实物位与挂料或泡沫。这一技术突破使得阻抗谱物位开关在沥青、胶水、油漆等高粘度介质的物位控制中表现出较好的可靠性。
其核心测量原理是宽带阻抗扫描。当探头插入介质中时，探头与容器壁之间形成一个电容性阻抗，介质的介电常数直接决定了该阻抗的大小。对于粘稠介质，物料会在探头杆上形成挂料层，挂料在低频下表现为明显的电容特性，在高频下则因偶极子弛豫而表现出不同的阻抗特征。阻抗谱物位开关在一个宽频范围内发射多个测试频率，测量每个频率下的阻抗实部和虚部，构建出介质的阻抗谱线。真实物料与挂料的阻抗谱特征明显不同，通过模式识别算法可以区分哪部分阻抗来自被淹没的探头段，哪部分来自挂料层。当检测到至少百分之七十的探头长度被真实物料淹没时，阻抗谱物位开关输出物位到达信号。
在粘稠介质中选型时，探头的结构形式比电子电路的先进性更为关键。对于沥青或重油类在常温下为固态但加热后变为液态的介质，应选用带加热套的探头，在启动测量前先通入蒸汽或导热油预热探头，使粘附的介质融化成可流动状态，否则凝固层会屏蔽探头对真实液位的感知。对于纸浆或牙膏类具有屈服应力的膏状物，应选用平面齐平式探头，探头表面与容器内壁齐平，没有任何凸起的杆状结构可以避免物料堆积。这种齐平式阻抗谱物位开关在安装时需要保证密封面的平整度，使用金属缠绕垫片进行密封，防止介质渗入探头背面。
安装位置需要避开进料口冲击区和搅拌器作用区。当物料以高速进入容器时会在进料口附近形成湍流飞溅，飞溅的液滴会暂时性附着在探头上，对于普通的电容式物位开关会造成误触发，但对于阻抗谱物位开关来说，由于水滴的阻抗谱与本体物料差异显著，算法能够正确将其识别为飞溅而不是真实物位。尽管如此，长期飞溅仍会加速探头表面磨损，因此应尽量将安装口设置在远离进料口直径三倍以上的位置。在带搅拌的容器中使用该开关时，应在搅拌器停止时进行物位联锁，因为搅拌产生的旋涡会使液面呈漏斗形，探头可能在液面上方却检测到低于平均液位的物料。日常维护中应每三个月拆下探头一次，检查绝缘层的完好性，粘稠介质中的磨蚀性颗粒可能会划伤探头的绝缘涂层，一旦涂层破损就会形成导电通道，导致阻抗谱物位开关输出持续的水位信号。涂层破损后需要返厂重新喷涂聚四氟乙烯或PFA。通过深入理解阻抗谱测量原理并按照工况特点正确选型，阻抗谱物位开关可以在恶劣的粘稠介质环境中实现精准可靠的物位控制。
